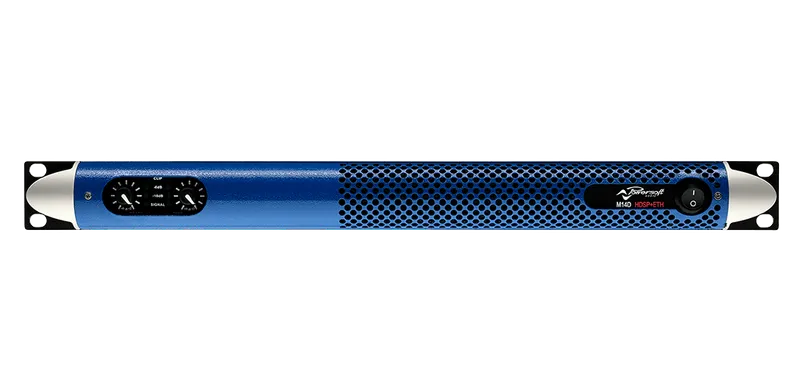

M14D HDSP+ETH

Amplificatore di potenza a 2 canali per touring e installazione

PanoramicaModelliFunzionalitàSpecificheDownloadsCorrelatiCasi studio correlati

Panoramica

La massima efficienza garantisce assorbimento di corrente, dissipazione termica e consumi minimi, e ne derivano prodotti "verdi" che nel tempo fanno risparmiare una cifra considerevole.

La versione M14D HDSP+ETH offre DSP a bordo e interfacce Ethernet.

Il DSP ad alte prestazioni è all’interno e al riparo da manomissioni accidentali o intenzionali; il monitoraggio e le impostazioni dell’amplificatore si effettuano con ArmoníaPlus (interfaccia disponibile per i sistemi di controllo e monitoraggio MediaMatrix, Crestron, AMX e Q-SYS).

In locale, l’M14D HDSP+ETH consente di accedere fino a quattro preset per ogni pulsante sul pannello posteriore.

Modelli

M Series - all models

Model	Total power	Per channel	Channels	Form factor	AoIP
M50Q HDSP+ETH	-	700 W @ 4 Ω 360 W @ 8 Ω	4	-	-
M50Q	-	1250 W @ 4 Ω 750 W @ 8 Ω	4	1 RU	-
M28Q HDSP+ETH	-	700 W @ 4 Ω 360 W @ 8 Ω	4	-	-
M28Q	-	700 W @ 4 Ω 360 W @ 8 Ω	4	1 RU	-
M30D HDSP+ETH	-	1500 W @ 4 Ω 900 W @ 8 Ω	2	-	-
M30D	-	1500 W @ 4 Ω 900 W @ 8 Ω	2	1 RU	-
M20D HDSP+ETH	-	1200 W @ 4 Ω 600 W @ 8 Ω	2	-	-
M20D	-	1200 W @ 4 Ω 600 W @ 8 Ω	2	1 RU	-
M14D HDSP+ETH	-	700 W @ 4 Ω 360 W @ 8 Ω	2	-	-
M14D	-	700 W @ 4 Ω 360 W @ 8 Ω	2	1 RU	-

Funzionalità

Tecnologia di alimentazione switch-mode avanzata per prestazioni elevate e dimensioni compatte
Uscita switch mode a frequenza fissa
Filtro di uscita brevettato con rete di cancellazione del ripple
Protezione AC: spegne l’alimentatore quando la tensione di rete è fuori dall’intervallo di funzionamento
Limitatore di clip: impedisce che forme d’onda fortemente clippate raggiungano gli altoparlanti, mantenendo comunque la piena potenza di picco in uscita
Protezione DC: protegge dai segnali infrasonici sulle uscite
Protezioni VHF: proteggono gli altoparlanti dai segnali ad alta frequenza non udibili, intensi e non musicali
Protezione da cortocircuito: protegge l’amplificatore dal cortocircuito e da altri eventi critici per i circuiti di uscita, con ripristino automatico della protezione
Limiter a lungo termine: protegge l’altoparlante dai segnali RMS (non-audio) costanti e prolungati riducendo l’uscita massima
Protezione termica: temperatura di funzionamento degli stadi di uscita fino a 75 °C (167 °F)
Ventola a velocità variabile continua controllata in temperatura, flusso d’aria dal fronte al retro
Architettura DSP Analog Devices ADAU 1701
Convertitori AD/DA 24 bit @ 48 kHz, 120 dB S/N
EQ separati su ingresso e uscita con numerosi filtri di vari tipi fino a 48 dB/oct
Limitatori peak, RMS e dipendenti dalla frequenza
Delay per l’allineamento temporale
Pilotaggio diretto di linee distribuite a tensione costante, 70V Hi-Z*
Dimensioni compatte - tutti i modelli occupano una sola unità rack, per ridurre costi e spazio nel rack
Leggero - tutti i modelli pesano solo 7.4 kg (16.3 pounds) per un montaggio in rack e una spedizione più semplici
Ingressi bilanciati Neutrik XLR con XLR in loop thru e connettori di uscita Speakon
Attenuatori a scatti incassati
Costruzione modulare
Garanzia completa di quattro anni
Controllo e monitoraggio tramite ArmoníaPlus
Interfaccia disponibile per MediaMatrix, Crestron, AMX, Q-SYS e sistemi di controllo e monitoraggio

Specifiche

Potenza di uscita per canale
Potenza di uscita per canale	700 W @ 4 Ω	360 W @ 8 Ω
Modalità bridge	1400 W @ 8 Ω
Tensione / corrente massima di uscita
Modalità a canale singolo	85 Vpeak / 65 Apeak
Modalità bridge	170 Vpeak
Alimentazione di rete
Alimentazione	Switch mode universale regolato con PFC (Power Factor Correction)
Requisiti nominali di alimentazione	100-240 V ±10%, 50-60 Hz
Tensione / corrente di funzionamento	90 V - 264 V
Consumo di potenza
Idle	115 V: 39 W - 0.6 A	230 V: 39 W - 0.3 A
1/8 della potenza massima di uscita @ 4 Ω	115 V: 283 W - 3.8 A	230 V: 283 W - 1.9 A
1/4 della potenza massima di uscita @ 4 Ω	115 V: 538 W - 7 A	230 V: 538 W - 3.5 A
TERMICO
Intervallo di temperatura di funzionamento	0° - 45° C - 32° - 113° F
Dissipazione termica*
Idle	115 V: 133 BTU/h - 33.5 kcal/h	230 V: 133 BTU/h - 33.5 kcal/h
1/8 della potenza massima di uscita @ 4 Ω	115 V: 368 BTU/h - 92.7 kcal/h	230 V: 368 BTU/h - 92.7 kcal/h
1/4 della potenza massima di uscita @ 4 Ω	115 V: 641 BTU/h - 161.5 kcal/h	230 V: 641 BTU/h - 161.5 kcal/h

* = versione HDSP+ETH con preset di HPF e limitatore di tensione di uscita/HPF esterno e limitatore di tensione di uscita necessari nella versione no-HDSP+ETH.
