Visão Geral

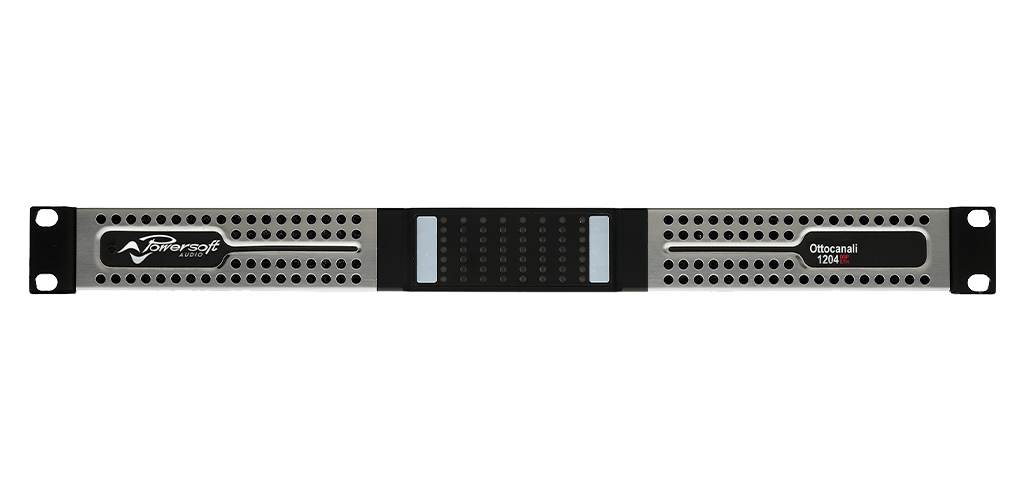

Derradeiramente flexível e segura, a Ottocanali 1204 oferece o mais vasto leque de capacidades de controlo e monitorização do sistema, bem como de opções de modulação do som, e uma potência de saída total de até 1280 W em 8 canais de amplificadores, para sistemas Lo-Z ou de tensão constante, tudo isto acondicionado de forma elegante numa única unidade de rack: Na modalidade “autónoma” em salas de reuniões executivas, ou juntamente com os modelos Duecanali da Powersoft nas configurações maiores, a Ottocanali 1204 cabe em qualquer espaço. A Ottocanali 1204 oferece uma versatilidade e eficiência sem precedentes, graças também ao seu próprio conjunto de BatFormers®.

Estes consistem em transformadores de saída plug-in opcionais e desenvolvidos para o efeito, que podem ser facilmente instalados através de uma tampa dedicada no alojamento do amplificador, e permitem a conversão de qualquer um dos – ou todos – os 8 canais numa saída de tensão constante de 70V ou 100V.

Os serviços MyPowersoft estão disponíveis para este produto.

Funcionalidades

Alimentação

  • Alimentação universal redundante e chaveada com até 400VAC , tolerante com correção do fator de potência (Power Factor Correction)
  • Filtro de saída patenteado com cancelamento de oscilações da rede
  • “Low Inrush Limiting” para redução  de picos na corrente elétrica, eliminando a necessidade de sequenciadores de potência caros
  • Cabo AC removível, com conector IEC C19/22.2 (16A para Europa, 20 A para EUA)

Proteções

Projeto de circuito com proteção completa, com:

  • Proteção AC: desliga a chave de força quando o AC estiver com voltagem fora da faixa de operação
  • Limitador de Clip: evita que formas de onda com clips atinjam os alto-falantes, e ao mesmo tempo mantém a potência total de saída
  • Proteção DC: proteção contra sinais infrassônicos na saída
  • Proteção VHF: protege alto-falantes contra sinais agudos fortes fora da faixa de audição e sinais não musicais de alta-frequência
  • Proteção contra curtos-circuitos: protege o amplificador de curto circuitos e outros eventos de risco no circuito de saída com reset automático da proteção
  • Limitador de longo prazo: protege os alto-falantes contra sinais rms sustentados de longo prazo (não áudio) reduzindo o volume máximo de saída
  • Proteção térmica: funcionamento operacional com temperaturas de até 80 °C (176 °F)
  • Controle de temperatura por ventilador de velocidade continuamente variável, com fluxo de ar da frente para trás

Geral

  • Modo de chaveamento dos estágios de frequência fixa de saída para alto gráu de precisão sonora
  • Equipamento compacto, com 1 RU permitindo redução em custo de espaço e rack
  • Peso leve- para facilitar a colocação em racks e transporte: 5-11 kg (11-24.3 lbs) dependendo do número de BatFormers
  • Conectores Phoenix padrão : entrada analógica e digital, saída de áudio, fornecimento de aux, alarmes e GPIO
  • Chaveamento remoto de entradas (main e aux) por canal

Configuração do sistema de alto-falantes

  • Acionamento direto de cargas de baixa impedância ou linhas distribuídas 70V / 100V Hi-Z
  • Chaveamento  35Hz / 70Hz do filtro de graves (high pass) por canal
  • Configuração mista com possibilidade de sistema Lo-Z/Hi-Z
  • Modo com ponte de baixa impedância por pares de canal

Alarmes e GPIO

  • Interfaces de alarme e GPIO – General Purpose Input/Output :
    • DC de risco no sinal de potência de saída
    • Estresse térmico
  • Alarme configurável por contato NC/NO em cada canal
  • Chave de entrada Remote AUX input / MAIN input
  • Chave Remote ON/OFF
  • Conector PWS OUT fornecendo até 24VDC

Especificações

General
Output power per channel
Output power per channel 150 W @ 4 Ω 80 W @ 8 Ω
Bridge mode 300 W @ 8 Ω 150 W @ 16 Ω
Max output voltage / current
Max unclipped output voltage @8 Ω 37 Vpeak
Current 15 Apeak
AC main power
Power supply Universal, regulated switch mode with PFC (Power Factor Correction)
Nominal power requirement 100-240 V ±10%, 50-60 Hz
Operating voltage 90 V – 264 V
Power consumption/current draw
Idle 115 V: 8.7 W – 0.2 A 230 V: 9.3 W – 0.30 A
1/8 of max output power @ 4 Ω 115 V: 226 W – 2.02 A 230 V: 226 W – 1.26 A
1/4 of max output power @ 4 Ω 115 V: 417 W – 3.69 A 230 V: 417 W – 2.05 A
THERMAL
Operating temperature range 0° – 35° C – 32° – 95° F
Thermal dissipation*
Idle Energy save ON 115 V: 29.7 BTU/h – 7.48 kcal/h 230 V: 31.71 BTU/h – 8 kcal/h
1/8 of max output power @ 4 Ω 115 V: 255.75 BTU/h – 64.5 kcal/h 230 V: 252.34 BTU/h – 63.64 kcal/h
1/4 of max output power @ 4 Ω 115 V: 402.38 BTU/h -101.48 kcal/h 230 V: 388.74 BTU/h – 98.04 kcal/h
